수동 안전 문과 자동적인 분무 도장 이동 코팅 생산 라인

수동 안전 문과 자동적인 분무 도장 이동 코팅 생산 라인


자동적인 분말 코팅 식물/자동적인 분말 코팅 선/분말 코팅 체계 식물

1. 선은 분말 분사, 젖은 페인트, 코팅 생산 라인을 치료하는 이동을 위해 적당합니다
2. 최대 제품 차원 (H) mm L × D ×: 2200 × 300 × 2400
3. 살포 형태: 수동과 자동

자동적인 안전 문 방화문 분무 도장 이동 코팅 선

1. 디자인 기초
1.1의 제품 유형: 철 조각
1.2 최대 제품 차원 (H) mm L × D ×: 2200 × 300 × 2400
1.3의 단일 지점 드는 무게: 보다 적거나 같은 75kg.
1.4의 장비를 운반하는 제품: 사슬 구조에 의하여 중단되는 자동적인 선
1.5의 살포 형태: 수동과 자동
1.6의 분말, 페인트 처리: 여과기 유출;

2의 가공 개관
자동적인 컨베이어 선, 경제 환경 친절한, 에너지 절약 치료 오븐의 청소 방에 의하여 전체 코팅 선.

2.1의 회복을 가진 살포 부스; 8 중핵 여과기 회복 단위 2 세트; 직류 전기를 통한 장 생산.
간헐 제트 엔진 청소 카트리지 재생 사용하기. 여과기에 의하여 수입된 220g 폴리에스테는, 세척될 수 있습니다.

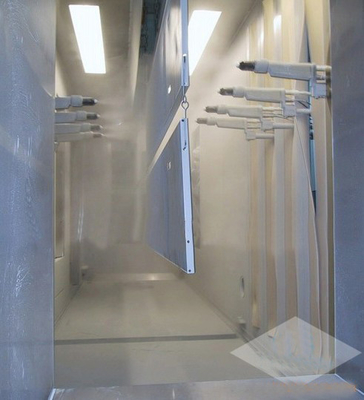

분말 분사 부스 특징:
윤곽: 16의 카트리지 여과기 Φ320 * 900의 1 인치 맥박 벨브의 16 세트도 일치하는 8/단위 합계; 0.6m/s의 0.5m/s에 최소한에 수입품 속도 디자인, 분말이 유출하지 않다는 것을 확인하기 위하여.
지원 에어백 Φ219 * 2000 단위; 지원 팬 (4): 4-72 아니 724pa를 위한 <13353m3> 6A 1450r/min Q kw = 4.0kw 저잡음 고능률 팬;
옥외 방출 편리한 가동 및 색깔 변화;
안개 청정실 후에 회화 수술장의 첫번째 부분의 모양으로 회화 방 기류 결합 특징. 그것의 원리: 공기는 페인트 살포 부스 살포 부스에서 정면에, 제품, 물 커튼에 안개에 고착하지 않기 위하여 나릅니다 들어가고 커튼은 안개 청정실 후에, 그리고 마지막으로 배기 엔진 출력 청결한 공기를 통해서 공기에서 포함된 안개를 세척하는 거르를 제거합니다.
살포 부스 특징:
3 커튼을 사용하여 분단한 환기와 공기 씻기는, 실내 공기와 풍속 제복 처리를 통하여 일 보증합니다;
미궁 배플판 분리기, 현재 최신식 가공 방법은, 겹 교류 널에 있는 중요한 것 보다는 공기 보다는 고속 원심 분리 접착에 의하여 4 180O 겹 시내를 통해서 안개와 안개를, 포함하는 공기를 허용합니다;

2.2, 오븐 구조 U 자 모양 교량 로의 모양으로 치료; 로, 열교환기, 열 회람 팬, 열 순환 덕트, 배기관, 구조 단면도를 다리를 놓으십시오;
건조용 갱도 절연제 널 집합 "샌드위치" 구조. δ0.8 아연 강철 플레이트, 양측에 구슬로 장식해 절연제 널 기계 Caigangyanmian 널을 가진 내각 공급 덕트, 120mm의 외부 표면 색깔 살포 절연제 간격.
열기 순환을 가진 건조용 갱도 난방. 제품 코팅의 색깔 견실함을 지키기 위하여 그것의 이점은, 궤도, 제품 및 3.4, 온도 다름의 단면에 따라서 건조용 갱도 내의 획일한 온도가, ± 5 ° C 보다는 더 적은이다 위한 것입니다.
난방 약실은 장의 하부에서 제공됩니다. 열 손실을 감소시키는 반환 공기와 외부 공기 반환 관을 위한 필요를 삭제하는 항공 보급, 다음에 바람을 회람하는 열기 순환. 건조 갱도 단위 Y9 19 4A 유형 유도 통풍 팬, 힘 3.0KW/대만. 기류: 1700m3/h.
건조용 갱도 온도를 C 220 °의 치료해서, 온도는 240의 ° C 치료까지, 가장 높은 온도 지속적으로 조정될 수 있습니다. 220까지 ° C 디자인을 가열하는 45 분의 건조용 갱도 난방 시간.
팬 점검창과 격렬한 실내 장비 유지 및 임명을 촉진하는 열교환기 점검창을 가진 건조용 갱도 난방 약실.

2.3 원리:
오븐을 치료하는 교량: 제품의 지속적인 치료 그리고 열기의 수집을 위해, 열 유출을 극소화하기 위하여 방지하거나;
열교환기: 제품의 치료를 승진시키고 가속하는 뜨거운 회람 공기의 난방을 위해;
열 회람 팬: 를 위해 냉각 공기의 치료가 팬을 통해서 재기된 후에 그 때 열교환기에 입니다 치료 오븐으로, 그리고 배급 덕트를 통해서 격렬하고 먹이고, 치료 오븐에서 균등하게 배부해 새로운 노무자를 눌러집니다;
열 순환 덕트: 유출에서 열을 방지하기 위하여 공기의 교류를 통제하십시오;
배기관: 옥외를 위한 방향 관 방출을 통해서 갱도로 배기 개스의 입에 있는 유출;
2.4, 상기 요약하는, 과정:
살포: manual→ 예열 drying→powder 코팅 →curing (대략 20 분) → 냉각 → 설명서에 의해 적재는 내립니다;
이동: (대략 18 분) → 냉각 → 설명서를 치료하는 수동 → 이동에 의해 적재는 내립니다;
젖은 회화: 수동 → 예열에 의하여 적재 그리고 (대략 18 분) → 냉각 → 설명서를 치료하는 건조용 → 쌍신회로 페인트 →는 내립니다
